Gewächshaus-Klimatechnik: Hocheffiziente Thermalsysteme

1. Industrielle Wärmepumpen: Führend bei thermischer Effizienz

Unsere Wärmepumpensysteme stehen für Höchsteffizienz und liefern deutlich mehr thermische Energie als elektrisch zugeführt wird.

• Betriebseffizienz (COP):


• Kühlmodus: 300% - 610% Effizienz.


• Heizmodus: 320% - 516% Effizienz.


• Vielseitigkeit: Fähig, Heißwasser von +30 °C bis 150 °C zu erzeugen.

2. Fortschrittliche Heiz- & Kesselinfrastruktur

Kundenspezifisch ausgelegte thermische Anlagen, gefertigt in ISO-zertifizierten europäischen Produktionsstätten.

2.1 Kesselanlagen-Typen & Ausführungen

Gasgefeuerte Kessel:

• Brennwertkessel: 95-98% Effizienz (Abgaskondensation)


• Low-NOx-Kessel: <30 mg/m³ Emissionen (Einhaltung von EU 2015/1188)


• Modulierende Leistung: 5:1 Modulationsbereich (10-100% Last)


• Standard-Leistungsbereich: 50-2,000 kW pro Einheit


• Mehrkessel-Anordnungen: 2-8 Einheiten mit Masterregler

• Pelletkessel: 90-94% Effizienz, automatische Befüllung


• Hackschnitzelkessel: 85-90% Effizienz, größerer Brennstoffvorrat


• Kombiprozess: Gas + Biomasse-Hybrid (70% Gas, 30% Biomasse)


• Ascheentsorgung: Automatische Ascheentfernung (alle 4-8 Stunden)

• Geschlossene Kreise: 40-60% Effizienz (Bodentemperatur 10-15°C)


• Offene Kreise: 60-70% Effizienz (Grundwasser 10-18°C)


• Vertikale Bohrungen: 100-150m Tiefe, 12-15m Abstand


• Horizontale Gräben: 1-1.5m Tiefe, 0.5-1m Abstand


• Leistung: 15-25 kW pro Bohrung (abhängig vom Bodentyp)

2.2 Berechnung der Gewächshaus-Heizlast

Formel Wärmeverlust:
Q = U × A × ΔT × 1.2( Infiltrationsfaktor )
Dabei gilt:

• Q = Wärmeverlust (Watt)


• U = Wärmedurchgangskoeffizient (W/m²K)


• A = Fläche (m²)


• ΔT = Temperaturdifferenz (°C)


• 1.2 = Infiltrationsfaktor (10-30% Luftwechsel/Stunde)

• Einfachverglasung: 5.5-6.5 W/m²K (energieineffizient)


• Doppelverglasung: 2.8-3.2 W/m²K (Standard)


• Doppelverglasung + Wärmeschirm: 1.8-2.2 W/m²K (optimal)


• Isolierpaneelen: 0.8-1.2 W/m²K (High-End)

• Gewächshaus: 1,000 m², 5 m Firsthöhe


• Klima: Außenmin -5°C, Sollwert 18°C (Gewächshaus)


• Konstruktion: Doppelverglasung mit Wärmeschirm


• Berechnung: Q = 2.0 × 1,000 × 23 × 1.2 = 55,200 W = 55.2 kW


• Kesselauslegung: 60-70 kW (20% Sicherheitsfaktor)

• Winter (Dez-Feb): 150-200 Gradtage (Heizgradtage)


• Frühling/Herbst: 50-80 Gradtage


• Sommer: 0-10 Gradtage (Kühlung erforderlich)

2.3 Strahlungsrohr-Heizsysteme

Montagekonfiguration:

• Montagehöhe: 4-6 Meter (Gewächshaus)


• Abstand: 2-3 Meter zwischen den Rohren


• Rohrmaterial: Incoloy 800 (hitzebeständige Legierung)


• Oberflächentemperatur: 200-300°C


• Strahlungseffizienz: 90-95% (direkte Bestandsbeheizung)

• Direktheizung: Wärmt Pflanzen/Bauwerke, nicht die Luft


• Geringere Schichtung: Gleichmäßige vertikale Temperatur


• Niedrigere Lufttemperatur: 2-3°C niedrigerer Sollwert möglich


• Energieeinsparung: 15-25% gegenüber Umluftsystemen

2.4 Fußbodenheizungssysteme

Hydraulischer Heizungsaufbau:

• Rohrabstand: 10-20 cm (engere Abstände = gleichmäßiger)


• Rohrmaterial: PEX-AL-PEX (Sauerstoffbarriere)


• Vorlauftemperatur: 35-50°C (niedrige Temperatur = höhere Effizienz)


• Volumenstrom: 0.5-1.5 L/min pro Meter Rohrleitung


• Druckverlust: <20 kPa pro Heizkreis

• Q = Wärmeabgabe (W/m)


• k = Wärmeübergangskoeffizient (1.5-2.5 W/K·m)


• T_flow = Vorlauftemperatur (°C)


• T_floor = Fußbodentemperatur (°C)


• L = Rohrlänge (m)

2.5 Notfall-Reserveheizung

Redundanzanforderungen:

• N+1-Konfiguration: Ein Ersatzkessel für jede N Primärkessel


• Reserveleistung: 25-50% der Gesamtheizleistung


• Brennstoffunabhängigkeit: Getrennte Gas- und Diesel-Reserve

1. Erkennung: Temperaturmelder-Alarm (Sollwert +2°C)


2. Alarm: 30-Sekunden-Verzögerung vor Aktivierung der Reserve


3. Reserve: Automatische Umschaltung auf das Sekundärsystem


4. Meldung: SMS an den Betreiber innerhalb von 60 Sekunden

2.6 Sera Isıtma (Gewächshausheizung) Speziallösungen

Schienengeführte Heizung:

• Bewegungssystem: Automatischer Wagen entlang der Gewächshauslänge


• Abdeckung: 100% Gleichmäßigkeit (keine Warm-/Kaltstellen)


• Temperaturregelung: Zoniert (1-2°C Schwankung)


• Brennstoff: Erdgas oder Propan


• Wartung: Jährliche Prüfung der beweglichen Teile

• Einsatzbereich: Türbereiche, Seitenwände


• Methode: Heizrohre in die Konstruktionsrahmen integriert


• Zweck: Kaltlufteintritt verhindern


• Temperatur: 2-3°C über Umgebungstemperatur gehalten

2.7 Kesselanlagen-Regelungssysteme

PLC-Regelfunktionen:

• Modulierende Brenner: 5-20% Teillast (exakte Lastanpassung)


• Außen-Temperaturführung: Wassertemperatur folgt der Außentemperatur


• Kaskadenregelung: Mehrere Kessel synchronisiert


• Lastabsenkung: Kritische Zonen bei Spitzenbedarf priorisieren

• Rücklauftemperatur: Unter 55°C halten (Brennwertbetrieb)


• O₂-Regelung: 3-5% O₂ im Abgas (guter Brennverlauf)


• Zugregelung: -2 bis -5 Pa (Betrieb im Unterdruck)

2.8 Wartung & Sicherheitssysteme

Wöchentliche Wartung:

• Brennerflammen prüfen (blau = gut, gelb = verschmutzt)


• Überdruckventile prüfen


• Regeinstellungen kontrollieren

• Wärmeübertrager reinigen


• Brennstofffilter prüfen


• Notabschaltung testen

• Vollständige Analyse des Brennvorgangs

• Sicherheitsventilprüfung (zertifizierter Techniker)

3. Atmosphären- & Feuchtemanagement

Präzise Regelung von Luftfeuchte und CO2-Konzentration für optimierte Photosynthese.

3.1 Auslegung von Nebelkühlsystemen

Hochdruck-Nebeltechnik:

• Druckbereich: 70-150 bar (höher = feinere Tröpfchen)


• Düsentyphen: Orificedüse (10-50 Mikron), Swirldüse (5-30 Mikron)


• Volumenströme: 1-10 L/h pro Düse


• Filteranforderungen: 5-10 Mikron Vorfilter, 1 Mikron Feinfilter


• Wasserqualität: TDS < 200 ppm (Verstopfung der Düsen verhindern)

• Hauptleitung: 25-50 mm Edelstahl


• Verteilung: 6-16 mm Polyamidrohre


• Düsenabstand: 1-2 Meter (Gewächshaus), 2-3 Meter (Geflügel)


• Zonierung: Getrennte Ventile pro Zone (10-50 Düsen je Zone)

• Q_evap = Verdampfungsrate (kW)


• h_fg = Verdampfungsenthalpie (2.45 kJ/g)

3.2 Leistungsdaten der Nebelkühlung

Kühlleistung nach Klima:

Energieverbrauch:

• Hochdruckpumpe: 3-5 kW pro 100 Düsen


• Regelsystem: 0.5-1 kW


• Gesamt: 3.5-6 kW pro 100 Düsen

3.3 Befeuchtungsanforderungen je Kultur

Tomatengewächshäuser:

• Relative Luftfeuchte: 60-75% (Tag), 70-85% (Nacht)


• Nebelsystem: 2-4 Düsen pro m²


• Wasserqualität: TDS < 150 ppm (Blattflecken verhindern)

• Relative Luftfeuchte: 70-85% (dauerhaft)


• Nebelbetrieb: Dauernebel mit niedriger Rate


• Problemfeld: Hohe Luftfeuchte = Botrytis-Risiko

• Relative Luftfeuchte: 60-70% (Tag), 70-80% (Nacht)


• Kritische Phase: Blüte (Feuchtespitzen = schlechte Bestäubung)

• Relative Luftfeuchte: 70-90% (variabel)


• Präzisionsregelung: ±2% Schwankung


• Trocknungszyklen: 2-4 Stunden täglich (Krankheiten verhindern)

3.4 Entfeuchtungssysteme

Kältemittel-Entfeuchter:

• Kapazität: 50-200 L/Tag


• Energie: 2-5 kW (pro 100 L/Tag Abtrocknung)


• Ideal für: Kleine Gewächshäuser (<1,000 m²)

• Kapazität: 100-500 L/Tag


• Energie: 5-15 kW (Regeneration erforderlich)


• Ideal für: Umgebungen höchster Präzision

• Energierecycling: 50-70% Wärmerückgewinnung


• Doppelfunktion: Kühlung + Entfeuchtung


• Effizienz: 2-3× gegenüber reinen Kältemittelsystemen

3.5 CO2-Anreicherungssysteme

CO2-Quellen:

• Flaschengas: 99.9% rein, präzise Regelung


• Brennersysteme: Brennprodukt (90-95% rein)


• Gärung: Abfallströme der Wein-/Bierindustrie


• Direct Air Capture: Aufkommende Technologie

• Standard-Anreicherung: 800-1,200 ppm (Umgebung = 400 ppm)


• Spitzen-Anreicherung: 1,500-2,000 ppm (kurze Impulse)


• Nachtzeit: 0 ppm (keine Photosynthese)

• Rohrverteilung: 10-25 mm Polyethylen


• Abstand der Ausbringer: 2-4 Meter


• Regelung: PLC mit CO2-Sensor-Rückkopplung


• Reaktionszeit: <30 Sekunden bis zum Sollwert

Wirtschaftlicher Nutzen:

• Ertragssteigerung: 20-40% (Tomate, Gurke, Paprika)


• Amortisationszeit: 1-2 Jahre (Hochwertkulturen)


• Kosten: $0.50-1.50 pro kg CO2 (abhängig von der Quelle)

3.6 Algorithmus der Atmosphärenregelung

Feuchtigkeitsregelkreis:
Wenn RH > Sollwert + 5%: Nebel/Entfeuchter aktivieren
Wenn RH < Sollwert - 5%: Nebel reduzieren/Lüftung erhöhen
Wenn RH innerhalb von ±5%: aktuellen Zustand halten

CO2-Regelkreis:
Wenn CO2 < Sollwert - 50 ppm UND Licht > 200 μmol: CO2 aktivieren
Wenn CO2 > Sollwert + 50 ppm: CO2 stoppen
Wenn Licht < 200 μmol: CO2 stoppen (Nachtmodus)

Integrierte Regelstrategie:

• Priorität 1: Temperatur (Heizen/Kühlen)


• Priorität 2: CO2 (lichtabhängig)


• Priorität 3: Luftfeuchte (Nebel/Entfeuchtung)


• Priorität 4: Lüftung (passive Klimaregelung)

4. Energie-Kraft-Wärme-Kopplung (CHP & Trigeneration)

Trigenerationssysteme ermöglichen Anlagen, gleichzeitig Strom, Wärme und Kälte aus einer einzigen Brennstoffquelle zu erzeugen.

4.1 Kraft-Wärme-Kopplung (CHP) Systeme

CHP-Systemtypen:

• Hubkolbenmotor: 200-5,000 kW, 80-90% Gesamteffizienz


• Gasturbine: 1,000-50,000 kW, 75-85% Effizienz


• Mikroturbine: 25-250 kW, 70-80% Effizienz


• Brennstoffzelle: 100-10,000 kW, 85-95% Effizienz

Trigeneration-Auslegung:

• CHP-Einheit: Erzeugt Strom + Abwärme


• Absorptionskältemaschine: Nutzt Abwärme zur Kühlung (LiBr-H2O)


• Wärmerückgewinnung: Zusätzliche Wärmeentnahme aus dem Abgas

4.2 Absorptionskältemaschinen-Systeme

Lithiumbromid-(LiBr)-Kältemaschinen:

• Antriebswärme: 70-150°C Heißwasser/Dampf


• Kühlleistung: 50-2,000 kW


• COP: 0.6-1.2 (thermischer COP, elektrisch = nur Pumpe)


• Energiequelle: CHP-Abwärme, Kesseldampf, Solarthermie

4.3 Systemauslegung & Optimierung

Lastprofilanalyse:

• Stundenlast: Strom, Heizen, Kühlen (24/7)


• Saisonale Schwankung: Winter (hohe Heizlast, geringe Kühllast), Sommer (hohe Kühllast)


• Spitzenbedarf: 15-Minuten-Maximum (Leistungspreis des Netzbetreibers)

• Anpassung an die Heizlast: CHP-Thermalleistung = Grundheizlast


• Stromüberschuss: Einspeisung ins Netz (Netzverrechnung)


• Eigenverbrauch: >70% (Exportzölle vermeiden)

4.4 Biomasse-CHP-Systeme

Vergaserungs-CHP:

• Brennstoff: Holzschnitzel, landwirtschaftliche Reststoffe


• Leistung: 100-2,000 kW elektrisch


• Effizienz: 70-80% gesamt (niedriger als Gas-CHP)


• Emissionen: Scrubber erforderlich (Partikel, CO)

• Brennstoff: Mist, organische Abfälle


• Gasausbeute: 20-30 m³ CH4 pro Tonne Substrat


• CHP-Größe: An die Biogaserzeugung anpassen


• Gärrest: Als organischer Dünger vermarktet

4.5 Energiespeicher-Integration

Wärmespeichertanks:

• Größe: 50-500 m³ (1-4 Stunden Speicherung)


• Temperatur: 80-90°C (Heißwasser), 5-7°C (Kaltwasser)


• Dämmung: 100-150 mm Polyurethan (0.02 W/mK)


• Schichtung: Temperaturschichten halten (entscheidend für die Effizienz)

• Zweck: Lastspitzenkappung, Notstrom


• Größe: 20-200 kWh (CHP-Hilfsaggregat)


• Zyklenlebensdauer: 5,000-10,000 Zyklen (LFP-Chemie)

5. Technische Spezifikationen: Klimaregelung

6. Auslegungsbeispiele

6.1 Fallstudie: 5-Hektar-Tomatengewächshaus-Komplex

Anforderungen:

• Fläche: 50,000 m² (5 Hektar)


• Standort: Mittelmeerklima (Winter min -5°C, Sommer max 40°C)


• Kultur: Hochdraht-Tomate (ganzjährige Produktion)


• Zielertrag: 60 kg/m²/Jahr

Heizsystem:

• Wärmeverlust: Q = 2.0 × 50,000 × 23 × 1.2 = 2,760,000 W = 2,760 kW


• Kessel: 3 × 1,000 kW Brennwertgaskessel (2+1 Redundanz)


• Alternative: 2 × 1,500 kW oder Biomassehybrid

• Spitzenlast: 3,000-4,000 kW (abhängig von der Sonneneinstrahlung)


• Nebelsystem: 1,000 Düsen, 70-bar-Pumpen, 30-50 kW


• Lüftung: 40,000 m³/h Lüfter (natürlich + maschinell)

• Tagesbedarf: 200-300 kg/Tag (1,000 ppm × 50,000 m²)


• Speicherung: 2 × 2,000 kg Flüssig-CO2-Tanks


• Verteilung: Rohrnetz + Ausbringerstreifen

• Heizung (Winter): 5,000-8,000 kWh/Tag


• Kühlung (Sommer): 3,000-5,000 kWh/Tag


• CO2-Erzeugung: 20-30 kWh/kg (Flaschenbefüllung)


• Tagesgesamt: 8,000-13,000 kWh

• Kessel: $150,000-200,000


• Nebelsystem: $50,000-80,000


• CO2-System: $30,000-50,000


• Steuerung: $20,000-30,000


• Gesamt: $250,000-360,000


• Amortisation: 3-5 Jahre (Ertragssteigerung + Qualitätsaufschlag)

6.2 Fallstudie: Klimaregelung in der Geflügelhaltung

Anforderungen:

• Kapazität: 30,000 Broiler pro Durchgang


• Hallengrößen: 12 m × 150 m = 1,800 m²


• Aufzucht (0-14 Tage): 33-35°C


• Mast (15-42 Tage): 22-28°C (stufenweise Absenkung)

• Brütereizone: 300 m², Strahlungsrohrheizer (je 20 kW)


• Gesamtheizung: 3 × 20 kW = 60 kW (Spitze)


• Reserve: Propan-Mobileinheiten (2 × 30 kW)

• Sommerlast: 1,000-1,500 kW (tierische Stoffwärme + Sonne)


• Verdampfungskühlung: 40 Nebeldüsen, 20-30 kW Pumpe


• Lüftung: 20,000 m³/h Lüfter (2-4 Lüfter, je 5-10 kW)

• Ammoniak: <10 ppm (Gesundheitsstandard)


• CO2: <3,000 ppm (optimal)


• Partikel: <5 mg/m³ (Staubregelung)


• Lüftungsrate: 5-10 m³/h pro Tier (altersabhängig)

• Heizung (Winter): 50-100 kWh/Tag


• Kühlung (Sommer): 200-400 kWh/Tag


• Lüftung: 100-200 kWh/Tag


• Tagesgesamt: 350-700 kWh

• Heizer: $15,000-20,000


• Nebelsystem: $5,000-8,000


• Lüfter/Lüftung: $10,000-15,000


• Steuerung: $5,000-8,000


• Gesamt: $35,000-51,000


• ROI: 1-2 Jahre (Verbesserung des Futterverwertungsverhältnisses)

6.3 Fallstudie: Gewächshaus für Kartoffelsaatgut

Anforderungen:

• Produktion: 500,000 Setzlinge pro Woche


• Gewächshaus: 2,000 m², mehrstufiges Regalsystem


• Temperatur: 18-22°C (gleichmäßig ±1°C entscheidend)


• Luftfeuchte: 70-80% (Ausbreitung des Kartoffelvirus verhindern)

• Vertikale Temperaturgleichmäßigkeit: Differenz Boden-to-Decke <2°C


• Wurzelzonentemperatur: 16-18°C (thermoelektrische Kühlung erforderlich)


• Luftgeschwindigkeit: <0.2 m/s (Setzlingsstress vermeiden)

• Unterregal-Heizung: 150 kW Elektrowiderstand (Rohrheizer)


• Kühlung: 200 kW Wärmepumpe (Kaltwasser zu den Regalen)


• Befeuchtung: 100 Düsen Nebelsystem (Präzisionsregelung)


• CO2: 200 ppm Anreicherung (Photosynthese-Steigerung)

7. Technische Spezifikationen & Leistungsdaten

7.1 Kennlinien der Wärmepumpe

COP vs. Temperaturdifferenz:

Formel zur Wärmepumpen-Auslegung:
Heizlast (kW) = (ΔT × A × U × 1.2) / COP
Beispiel: ΔT=20, A=1,000 m², U=1.5, COP=5 → (20 × 1,000 × 1.5 × 1.2) / 5 = 7,200 W = 7.2 kW

7.2 Leistungstabellen der Nebelkühlung

Düsenvolumenströme:

Kühlleistung je Düse:

• 10 Mikron: 0.2-0.3 kW


• 20 Mikron: 0.4-0.5 kW


• 30 Mikron: 0.6-0.8 kW


• 50 Mikron: 1.0-1.5 kW

7.3 CO2-Bedarf je Kultur

7.4 Kessel-Effizienznormen

EU-ErP-Richtlinie 2015/1188:

• Mindesteffizienz (90°C/70°C): 92% (Brennwert)


• NOx-Emissionen: <56 mg/kWh (typisch 30-40 mg/kWh)


• CO-Emissionen: <100 mg/kWh (typisch 20-50 mg/kWh)

• Druckprüfung: 1.5× Betriebsdruck


• Sicherheitsventile: Für alle Druckbehälter vorgeschrieben


• Prüfung: Jährliche zertifizierte Prüfung

8. Umsetzungsleitlinien & Best Practices

8.1 Checkliste Systemauslegung

Erforderliche Informationen vor der Auslegung:

• [ ] Gewächshausabmessungen (Länge, Breite, Höhe)


• [ ] Verglasungsart und -fläche (%)


• [ ] Geografischer Standort (Klimadaten: min/max Temp., Luftfeuchte)


• [ ] Kultart und Anbauzyklus


• [ ] Zielertrag und Produktionsplanung


• [ ] Energiekosten (Strom, Gas, Biomasse)


• [ ] Verfügbare Versorgung (Gasversorgung, elektrische Leistung)


• [ ] Budgetrahmen


• [ ] Nachhaltigkeitsziele

• [ ] Heizlastberechnung (Szenario Winter-Mindesttemperatur)


• [ ] Kühllastberechnung (Szenario Sommer-Maximaltemperatur)


• [ ] Feuchteanforderungen (kulturspezifisch)


• [ ] CO2-Bedarf (falls Anreicherung geplant)


• [ ] Redundanzauslegung (N+1 für kritische Komponenten)


• [ ] Steuerungsarchitektur (PLC vs. Gebäudeleittechnik)

8.2 Installationsnormen

Rohrleitungsinstallation:

• Tragabstand: 1-1.5 m (horizontal), 2-3 m (vertikal)


• Neigung: 1-2% (Ablauf zum tiefsten Punkt)


• Dämmung: Mindestens R-6 (0.85 m²K/W) für warme Rohre


• Dehnungsausgleich: Alle 30 m (thermische Ausdehnung)

• Motorschaltschränke: NEMA 4X für Gewächshausumgebungen


• Verkabelung: UV-beständige Leitungen (Außenbereiche)


• Erdung: Getrennte Erdung für die Regelungstechnik


• Überspannungsschutz: Alle Strom- und Signalleitungen

8.3 Inbetriebnahmeverfahren

Prüfungen vor der Inbetriebnahme:

1. Überprüfen, dass alle Geräte gemäß Zeichnungen installiert sind


2. Elektrische Verbindungen prüfen (Festigkeit, Phasenlage)


3. Sicherheitseinrichtungen testen (Druckentlastung, Hochtemperaturabschaltung)


4. Rohrleitungen inspizieren (sauber, keine Fremdkörper)

1. Dichtheitsprüfung: Drucktest bei 1.5× Betriebsdruck


2. Spülung: Wasser zirkulieren, um Fremdkörper zu entfernen


3. Regelkalibrierung: Sensorprüfung und Feineinstellung


4. Funktionstest: Vollzyklus-Betrieb (Heizen, Kühlen, Nebel)


5. Leistungsmessung: Ist-Leistung gegen Auslegung messen

• Heizung: Temperaturanstiegsrate (Ziel: 1-2°C/Stunde)


• Kühlung: Temperaturabfallrate (Ziel: 2-3°C/Stunde)


• Nebel: Tröpfchengrößenmessung (Ziel: 5-50 Mikron)


• CO2: Reaktionszeit <60 Sekunden auf Sollwertänderung

8.4 Betrieb & Wartung

Tägliche Kontrollen:

• [ ] Systemdrücke (Heizung, Kühlung, Nebel)


• [ ] Temperaturen (Rücklauf, Vorlauf, Umgebung)


• [ ] Wasserstände (Kessel, Nebeltanks)


• [ ] CO2-Werte (Sensoren liefern korrekte Messwerte)


• [ ] Alarmstatus (keine aktiven Alarme)

• [ ] Filterprüfung/-reinigung (Nebelfilter, Luftfilter)


• [ ] Düsenprüfung (reinigen oder bei Verstopfung ersetzen)


• [ ] Pumpenprüfung (Geräusch, Vibration, Durchfluss)


• [ ] Sensor-Kalibrierprüfung

• [ ] Brennerprüfung (Brennverlauf, Flammenfarbe)


• [ ] Wärmeübertragerprüfung (Temperaturannäherung)


• [ ] Riemenspannung und -ausrichtung (Pumpen, Lüfter)


• [ ] Schmierung (Lager, bewegliche Teile)

• [ ] Vollständige Kesselprüfung (zertifizierter Techniker)


• [ ] Sicherheitsventilprüfung (zertifizierter Techniker)


• [ ] Elektroprüfung (Thermografie, Drehmoment)


• [ ] Sicherung der Regelungstechnik und Firmware-Update

8.5 Fehlerbehebungsanleitung

Problem: Heizsystem erreicht den Sollwert nicht

• Kesselleistung prüfen (Flamme, Temperatur)


• Pumpenvolumenstrom überprüfen


• Wärmeübertrager auf Ablagerungen prüfen


• Dämmung prüfen (Luftleckagen, Wärmebrücken)


• Sensorkalibrierung überprüfen

• Nebeldüsendruck prüfen (70-150 bar erforderlich)


• Wasserqualität überprüfen (verstopfte Düsen)


• Pumpenleistung prüfen


• Umgebungsfeuchte prüfen (geringes Kühlpotenzial bei hoher Feuchte)


• Lüfterbetrieb überprüfen

• COP der Wärmepumpen prüfen (niedriger COP = Kältemittelproblem)


• Regelabstimmung prüfen (Überhitzung/Überkühlung)


• Auf Luftleckagen prüfen (Dichtheit des Gewächshauses)


• Auf Größenmismatch der Geräte prüfen (überdimensionierte Anlagen im Taktbetrieb)


• Wartungsunterlagen prüfen (schmutzige Filter, verschlammte Wärmeübertrager)

9. Wirtschaftlichkeitsanalyse & ROI-Berechnungen

9.1 Kostenbeispiel

5-Hektar-Gewächshaus-Klimatechnik:

9.2 Betriebskostenanalyse

Jährliche Energiekosten (Mittelmeerklima):

Annahmen zu den Energiekosten:

• Strom: $0.10/kWh


• Erdgas: $0.03/kWh (1 kWh Gas ≈ 0.1 m³)


• CO2 (Flasche): $0.50/kg (200 kg/Monat = $100/Monat = $1,200/Jahr)

9.3 Umsatzwirkung

Ertragssteigerung durch Klimaregelung:

• Tomate: 40-60 kg/m² (ungeregelt) → 80-100 kg/m² (geregelt) = 40-60% Steigerung


• Gurke: 30-40 kg/m² → 60-80 kg/m² = 50-75% Steigerung


• Paprika: 20-30 kg/m² → 40-60 kg/m² = 50-70% Steigerung

• Erzeugnis aus kontrollierter Umgebung: 10-30% Preisaufschlag


• Ganzjährige Verfügbarkeit: Aufschlag in der Nebensaison


• Konstante Qualität: Geringere Sortierverluste

• Ertragssteigerung: 40 kg/m² × $2/kg = $80,000/ha


• Gesamtsteigerung: $80,000/ha × 5 ha = $400,000/Jahr


• Amortisation: $345,000 / $400,000 = 0.86 Jahre (10.3 Monate)

9.4 Sensitivitätsanalyse

Schlüsselvariablen mit Auswirkung auf den ROI:

• Energiepreise: ±20% Änderung → ±15% ROI-Änderung


• Erzeugnispreise: ±20% Änderung → ±20% ROI-Änderung


• Ertragssteigerung: ±10% Änderung → ±10% ROI-Änderung


• Investitionskosten: ±20% Änderung → ±20% ROI-Änderung

10. Zukünftige Trends & Innovationen

10.1 Intelligente Gewächshausautomatisierung

KI-basierte Klimaregelung:

• Prädiktive Modellierung: Integration von Wettervorhersagen


• Maschinelles Lernen: Erlernen der Reaktionsmuster der Kulturen


• Optimierungsalgorithmen: Energie minimieren bei gleichbleibendem Ertrag

• Parameter: Temperatur, Luftfeuchte, CO2, Licht, Nährstoff


• Übertragung: LoRaWAN, Wi-Fi oder Mobilfunk


• Stromversorgung: Solar + Batterie (5 Jahre Lebensdauer)


• Wartungsfrei: 3-5 Jahre ohne Ersatz

10.2 Integration erneuerbarer Energien

Solarthermie-Hybrid:

• Kollektoren: 200-400 m² für ein 5,000 m²-Gewächshaus


• Speicher: 100-200 m³ Wärmespeicher


• Beitrag: 30-50% der Heizlast (Sommer), 10-20% (Winter)

• Tiefe: 100-150 m pro Bohrung


• Abstand: 5-8 m zwischen den Bohrungen


• Wärmeentnahme: 40-60 W pro Meter Tiefe


• Leistung: 10-15 kW pro Bohrung

10.3 Reduktion der Treibhausgase

Ziele für den CO2-Fußabdruck:

• Aktuell: 5-8 kg CO2e pro kg Tomate


• Ziel (2030): 2-3 kg CO2e pro kg Tomate

• Wärmepumpen: Ersetzen Gaskessel (60-70% Reduktion)


• Erneuerbare Energien: Solar-PV + CHP (20-30% Reduktion)


• Energieeffizienz: LED-Beleuchtung + optimierte Klimaregelung (10-15% Reduktion)


• CO2-Abscheidung: Direct Air Capture (experimentell, langfristig)

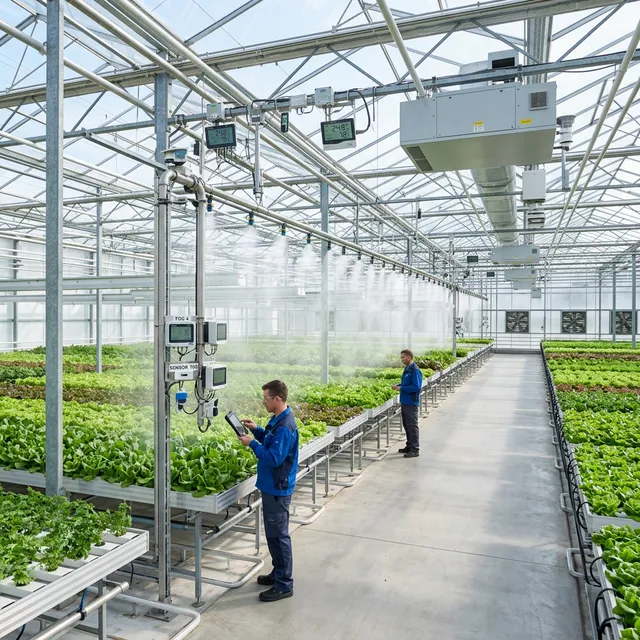

3. Atmosphären- & Feuchtemanagement

Präzise Regelung von Luftfeuchte und CO2-Konzentration für optimierte Photosynthese.

• FOG-Befeuchtung: Hochdruck-(PN100)-Mikrowasserinjektion zur adiabatischen Kühlung.


• CO2-Düngung: Exakte atmosphärische Anreicherung zur Maximierung von Pflanzenstoffwechsel und Ertrag.

4. Energie-Kraft-Wärme-Kopplung (CHP)

Trigenerationssysteme ermöglichen die gleichzeitige Erzeugung von Strom, Wärme und Kälte aus einer einzigen Brennstoffquelle.

• Automatisierung: Vollintegrierte PLC-Systeme synchronisieren thermische Lasten mit dem elektrischen Bedarf in Echtzeit.

5. Technische Spezifikationen: Klimaregelung
